🔥 Como Escolher a Curva do Disjuntor? Não Cometa Esse Erro!

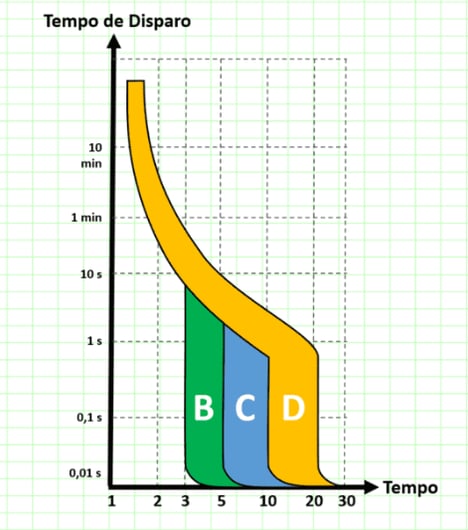

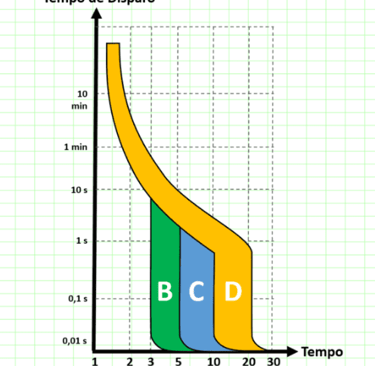

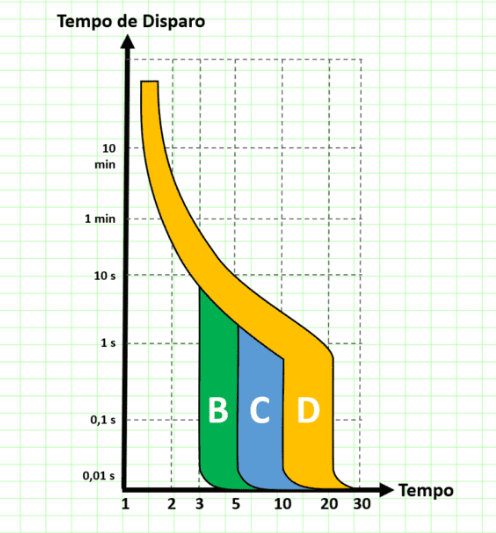

As curvas de disjuntores são fundamentais para a proteção eficaz dos sistemas elétricos, garantindo segurança e desempenho adequado das instalações. Elas representam a resposta do disjuntor a diferentes níveis de corrente elétrica em relação ao tempo, indicando como o dispositivo reage a sobrecargas e curtos-circuitos.
Eng.º Roberto Bruno Pessutti Moreira
10/4/20231 min ler
O que são Icc e In?
Icc (Corrente de Curto-Circuito): É a corrente elétrica que flui quando ocorre um curto-circuito no sistema. Geralmente, é uma corrente de alta magnitude que pode causar danos significativos se não for interrompida rapidamente.
In (Corrente Nominal): É a corrente máxima que um disjuntor pode conduzir continuamente sem disparar. Ela representa a capacidade de corrente para a qual o disjuntor foi projetado.
A Relação entre Icc e In na Escolha da Curva do Disjuntor
A escolha adequada da curva do disjuntor não depende apenas do tipo de carga, mas também da relação entre a corrente de curto-circuito (Icc) e a corrente nominal (In). Essa relação é crucial para garantir que o disjuntor atue corretamente em situações de falha, evitando tanto disparos intempestivos quanto a falta de proteção adequada.
Por exemplo, em sistemas onde a Icc é significativamente maior que a In, é recomendada a utilização de disjuntores com curvas que permitam suportar essas altas correntes por um curto período, garantindo a seletividade e a proteção do sistema.
Seletividade das Proteções
A seletividade é a coordenação entre os dispositivos de proteção de modo que, em caso de falha, apenas o disjuntor mais próximo ao problema atue, mantendo o restante do sistema em funcionamento. Uma análise cuidadosa da relação Icc/In e a escolha adequada da curva do disjuntor são essenciais para alcançar a seletividade desejada, garantindo a continuidade operacional e a segurança das instalações elétricas.
